| MF-VO
354 bis 804
Tauchmotorpumpen
mit Edelstahlmotor für Schmutzwasser im Baustellenbereich, mit Freistrom-Laufrad
(Vortex), ohne oder mit KS- Niveauschalter
| Die
Tauchmotorpumpen der Baureihe MF-VO sind für den speziellen
Einsatz im Baubereich konzipiert und ausgerüstet.
Sie
dienen ebenso zum Füllen und Entleeren von Behältern jeder
Art, zum Einsatz in Sickerschächten, zum Leerpumpen überfluteter
Keller, für die Drainage und zur Förderung von Regenwasser.
Hydraulikteil
mit Freistrom- Laufrad (Vortex) und Sieb. Druckstutzen mit Innengewinde
G 2", Anschlussbogen mit STORZ- Kupplung Größe C.
Mediumtemperatur:
40°, kurzfristig bis 60°.
Automatische
Niveauschaltung: Die vorzugsweise zum stationären Einbau
vorgesehenen KS- Typen sind mit einem Schwimmschalter zur automatischen
Steuerung der Pumpe ausgerüstet. Für die Standardausführung
ohne eingebauten KS- Schwimmschalter ist eine zwischensteckbare
Niveauschaltung (Wechselstrom- ausführung) als Zubehör
lieferbar. |
Motor:
Drehstrom bzw. Wechselstrom, 2-polig (2900 1/min), Isolationsklasse
F, Schutzart IP 68, Motorgehäuse mit Ölfüllung (physiologisch
unbedenklich) für gute Wärmeabführung. Automatisch
arbeitendes Schaltschütz bzw. Kondensator druckwasserdicht
im Motorkopf eingebaut.
Temperaturüberwachung:
TCS-Thermo-Control-System mit Thermowächter in der Motorwicklung
zur Warnung und Abschaltung bei Übertemperatur des Motors.
Lagerung
der Motorwelle in dauergeschmierten und wartungsfreien Wälzlagern.
Wellenabdichtung:
mediumseitig hochwertige Gleitringdichtung.
Werkstoffe:
| Motorgehäuse
: |
Chromstahl |
| Motorwelle: |
Chromstahl
|
| Kreiselkammer: |
Grauguss
GG-25 |
| Laufrad: |
Polyamid |
| Sieb: |
Stahl,
verzinkt |
| Schrauben
und Muttern: |
nichtrostender
Stahl |
|
| Technische
Daten |
Druckanschluss
Innengewinde |
Motor-
leistung P1 kW |
Motor-leistung
P2 kW |
Drehzahl
min^-1 |
Betriebs-spannung
V |
Nenn-strom
A |
Kabel |
Gewicht |
| MF-VO
354 W |
G
2"/C |
1,33 |
0,78 |
2900 |
Wechselstrom
220 V - 240 V |
5,90 |
10
m |
14
kg |
| MF-VO
504 W |
G
2"/C |
1,90 |
1,30 |
2900 |
Wechselstrom
220 V - 240 V |
8,60 |
10
m |
16
kg |
| MF-VO
804 D |
G
2"/C |
2,40 |
1,80 |
2900 |
Wechselstrom
220 V - 240 V |
4,10 |
10
m |
17
kg |

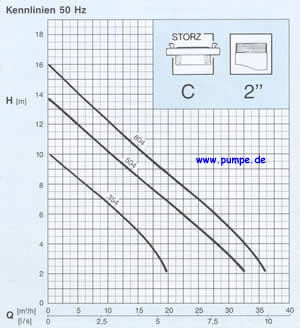

| Förderhöhe
H in m
Förderhöhe
H in (bar) |
2
(0,2) |
4
(0,4) |
6
(0,6) |
8
(0,8) |
10
(1,0) |
12
(1,2) |
13
(1,3) |
15
(1,5) |
| Förderstrom
Q in m^3/h |
|
|
|
|
|
|
|
|
| MF-VO
354 W |
19,6 |
16,5 |
11,4 |
6,0 |
1,0 |
|
|
|
| MF-VO
504 W |
32,5 |
27,5 |
22,5 |
17,0 |
11,0 |
4,0 |
|
|
| MF-VO
804 D |
36,0 |
32,0 |
27,7 |
22,0 |
16,0 |
10,5 |
8,0 |
3,0 |
Anmerkungen:
- P1 = die
dem Netz entnommene Wirkleistung; P2 = die vom Motor abgegebene Wellenleistung
- H = Gesamtförderhöhe;
Q = Förderstrom; Kennlinien nach ISO 2548/C
|
